Jaké jsou různé typy tažných tkanin?

Tahová tkanina se dodává v několika různých typech, z nichž každý je navržen pro specifické požadavky na výkon. Hlavní kategorie jsou PVC tažná tkanina, PTFE (polytetrafluoretylen) tkanina, ETFE (ethylentetrafluoroetylenová) fólie, HDPE stínící tkanina a silikonem potažené skleněné vlákno . Mezi nimi dominuje na celosvětovém trhu PVC tažná tkanina – představuje zhruba 60–70 % všech architektonických membránových instalací – díky své nákladové efektivitě, široké škále barev a spolehlivým konstrukčním vlastnostem v různých klimatických podmínkách. Pochopení každého typu je nezbytné předtím, než se pustíte do jakéhokoli projektu tahové konstrukce, ať už se jedná o baldachýn, střechu stadionu nebo membránovou fasádu s dlouhým rozpětím.

PVC tažná tkanina : Průmyslový standard

Tažná tkanina z PVC se vyrábí potažením základní mřížky z polyesterové příze — mulu — na obou stranách polyvinylchloridovou pastou. Výsledkem je kompozitní membrána, která kombinuje pevnost v tahu tkaného polyesteru s odolností proti povětrnostním vlivům, chemickou odolností a estetickou flexibilitou PVC. Standardní PVC panely z tažné tkaniny mají pevnost v tahu od 3 000 N/5 cm do více než 10 000 N/5 cm v závislosti na počtu nití a hmotnosti povlaku.

V praxi je PVC membrána Grade 6 (přibližně 1 050 g/m²) dostatečně pevná, aby unesla dynamické zatížení sněhem a větrem 1,5–2,5 kPa bez trvalé deformace. Tato nosnost pokrývá převážnou většinu komerční a veřejné architektury v mírném podnebí.

Povrchové úpravy na PVC tažné tkanině

Surové PVC povlaky přitahují polétavý prach a organické nečistoty, které postupně zabarvují membránu a snižují propustnost světla. Výrobci to řeší vrchními laky, akrylovými laky, povrchovými úpravami z polyvinylidenfluoridu (PVDF) a lamináty PVDF/Tedlar. PVC membrána lakovaná PVDF zůstává zachována více než 90 % své původní bílé svítivosti po 10 letech venkovní expozice ve srovnání se zhruba 70–75 % u neupraveného PVC o stejné základní hmotnosti. U projektů v blízkosti průmyslových zón nebo pobřežních oblastí, kde dochází k intenzivnímu usazování solí a znečišťujících látek, použití vrchního nátěru PVDF nebo Tedlar zvyšuje náklady na materiál zhruba o 8–15 %, ale výrazně snižuje frekvenci čištění z dvakrát ročně na jednou za tři až čtyři roky.

Životnost a recyklovatelnost PVC tažné tkaniny

Dobře specifikovaná instalace PVC tažné tkaniny obvykle poskytuje životnost 15–25 let dříve, než degradace nátěru ohrozí požární vlastnosti nebo strukturální integritu. PVC membrány na konci životnosti lze recyklovat prostřednictvím několika evropských programů zpětného odběru – například proces Texyloop převádí použité polyesterové membrány potažené PVC zpět na granulát PVC ekvivalentní původnímu stavu a získává polyesterovou tkaninu pro opětovné zpracování. Tento přístup s uzavřenou smyčkou snižuje uhlíkovou stopu životního cyklu přibližně o 30–40 % ve srovnání s ukládáním na skládky.

Sklolaminát potažený PTFE: Prémiová možnost s dlouhou životností

Sklolaminát potažený PTFE (polytetrafluorethylen) – často uváděný na trh pod obchodními názvy jako Tenara nebo Sheerfill – představuje horní konec trhu s tažnými tkaninami. Základním materiálem je tkaná příze ze skelných vláken, která je přirozeně nehořlavá, a PTFE povlak poskytuje ultranízké tření, chemicky inertní povrch. PTFE membrány mají očekávanou životnost 30–50 let , s některými pozoruhodnými instalacemi, jako je terminál Haj v Džiddě (dokončený v roce 1981), který nyní překračuje čtyři desetiletí nepřetržité služby.

Neporézní PTFE povrch je účinně samočisticí: déšť smývá částice ve vzduchu, aniž by zanechával skvrny. Hodnoty propustnosti světla se obvykle pohybují mezi 5 % a 20 %, což dává PTFE strukturám světelnou kvalitu rozptýleného denního světla bez oslnění. Jedním omezením je cena – skelné vlákno potažené PTFE obvykle stojí za trojnásobek až pětinásobek nákladů na metr čtvereční oproti standardní PVC tkanině v tahu — což je nejvhodnější pro významné trvalé stavby spíše než pro sezónní nebo dočasné instalace.

Požární výkon je klíčovou výhodou. PTFE/sklolaminát je klasifikován jako nehořlavý podle většiny národních stavebních předpisů, což značně zjednodušuje povolování pro uzavřené veřejné prostory, jako jsou nákupní atria, letištní terminály a střechy stadionů.

ETFE fólie: Průhlednost a lehký výkon

ETFE (ethylentetrafluorethylen) není technicky tkaná látka, ale termoplastický fluoropolymerový film. Je zahrnuta do rodiny tahových membrán, protože je řezána, svařována a napínána pomocí srovnatelných konstrukčních principů. Jedna vrstva ETFE fólie váží pouhých 150–350 g/m² — přibližně 1 % hmotnosti ekvivalentního skleněného panelu — což dramaticky snižuje požadavky na primární konstrukční zatížení a otevírá možnosti rozpětí, které sklo nemůže ekonomicky dosáhnout.

ETFE dosahuje hodnoty propustnosti světla 90–95 % pro jednu vrstvu , což z něj činí preferovanou volbu, když je prioritou designu maximální přirozené denní světlo. Pekingské národní centrum pro vodní sporty ("vodní kostka"), dokončené pro olympijské hry v roce 2008, použilo více než 100 000 m² panelů polštářů ETFE a zůstává jedním z nejcitovanějších příkladů průsvitnosti a strukturální všestrannosti tohoto materiálu.

Fólie ETFE se obvykle instaluje jako vícevrstvé systémy nafouknutého polštáře spíše než jako membrány s jednoduchým napnutím. Tlak vzduchu udržovaný mezi vrstvami zajišťuje izolaci (hodnoty U 1,5–2,8 W/m²K pro dvouvrstvé systémy) a strukturální tuhost. Mechanické nafukovací systémy však vyžadují smlouvy o údržbě a záložní kompresory, což ve srovnání se statickými PVC nebo PTFE membránami zvyšuje provozní složitost.

HDPE stínící tkanina: Navrženo pro solární kontrolu

Tkanina z vysokohustotního polyetylenu (HDPE) zaujímá ve strukturách tažných tkanin zřetelné místo. Na rozdíl od PVC tažné tkaniny nebo PTFE membrán je HDPE stínící tkanina s otevřenou vazbou nebo pletenou strukturou navrženou speciálně tak, aby blokovala sluneční záření a zároveň umožňovala pohyb vzduchu. HDPE stínicí tkaniny jsou k dispozici v odstínech od 30 % do 95 % , umožňující přesnou kalibraci snížení solárního zisku oproti přirozené ventilaci.

Díky tomu je HDPE dominantním materiálem pro parkoviště, dětská hřiště, zemědělské stínící konstrukce a venkovní pohostinské prostory v horkém klimatu. Přístřešek z HDPE s 90% stínícím faktorem nad parkovištěm v Dubaji nebo Phoenixu může snížit povrchové teploty na zaparkovaných vozidlech o 20–30 °C ve srovnání s nezastíněným asfaltem, což výrazně snižuje vnitřní teploty v kabině a zatížení klimatizace. Pevnost v tahu HDPE stínící tkaniny je nižší než u potažených architektonických membrán – typicky 1 500–4 500 N/5 cm – takže konstrukční návrhy s tím musí počítat při specifikaci odolnosti proti zdvihu větru a zatížení sněhem.

Tkanina stínítka HDPE je během výroby stabilizována proti UV záření a jsou nositeli kvalitních komerčních tříd 10letá záruka UV stability . Porézní otevřená struktura znamená, že tkanina neshromažďuje stojatou vodu, čímž se eliminuje tlakové zatížení, které je třeba zvážit u nepropustné PVC tažné tkaniny v instalacích s nízkým sklonem.

Silikonem potažené sklolaminát: Specializované vysokoteplotní aplikace

Silikonem potažené sklolaminátové membrány jsou nejméně běžným typem tahové tkaniny v obecné architektuře, ale plní kritickou roli ve vysokoteplotních a potravinářských prostředích. Silikonový elastomerový povlak zůstává stabilní -60°C až 230°C nepřetržitě , s krátkodobými vrcholy tolerovanými až do 300 °C. Tento teplotní rozsah daleko překračuje provozní limity PVC tažné tkaniny (typicky dimenzované na nepřetržitý provoz 70 °C) a dělá ze silikonu/sklolaminátu výchozí volbu pro přístřešky nad průmyslovými pecemi, kryty sléváren a zóny pro odvod tepla ve výrobních zařízeních.

Silikonové povlaky jsou také bezpečné pro potraviny, netoxické a odolné vůči většině kyselin, zásad a čisticích prostředků používaných při výrobě potravin. Tyto vlastnosti vedly k rostoucímu uplatnění v tahových střešních konstrukcích na potravinářských trzích a zpracovatelských zařízeních, kde je časté čištění vysokotlakou párou rutinní záležitostí. Kompromisem je cena: silikonem potažené sklolaminát je výrazně dražší než PVC tažná tkanina a dokonce i PTFE membrány v některých konfiguracích.

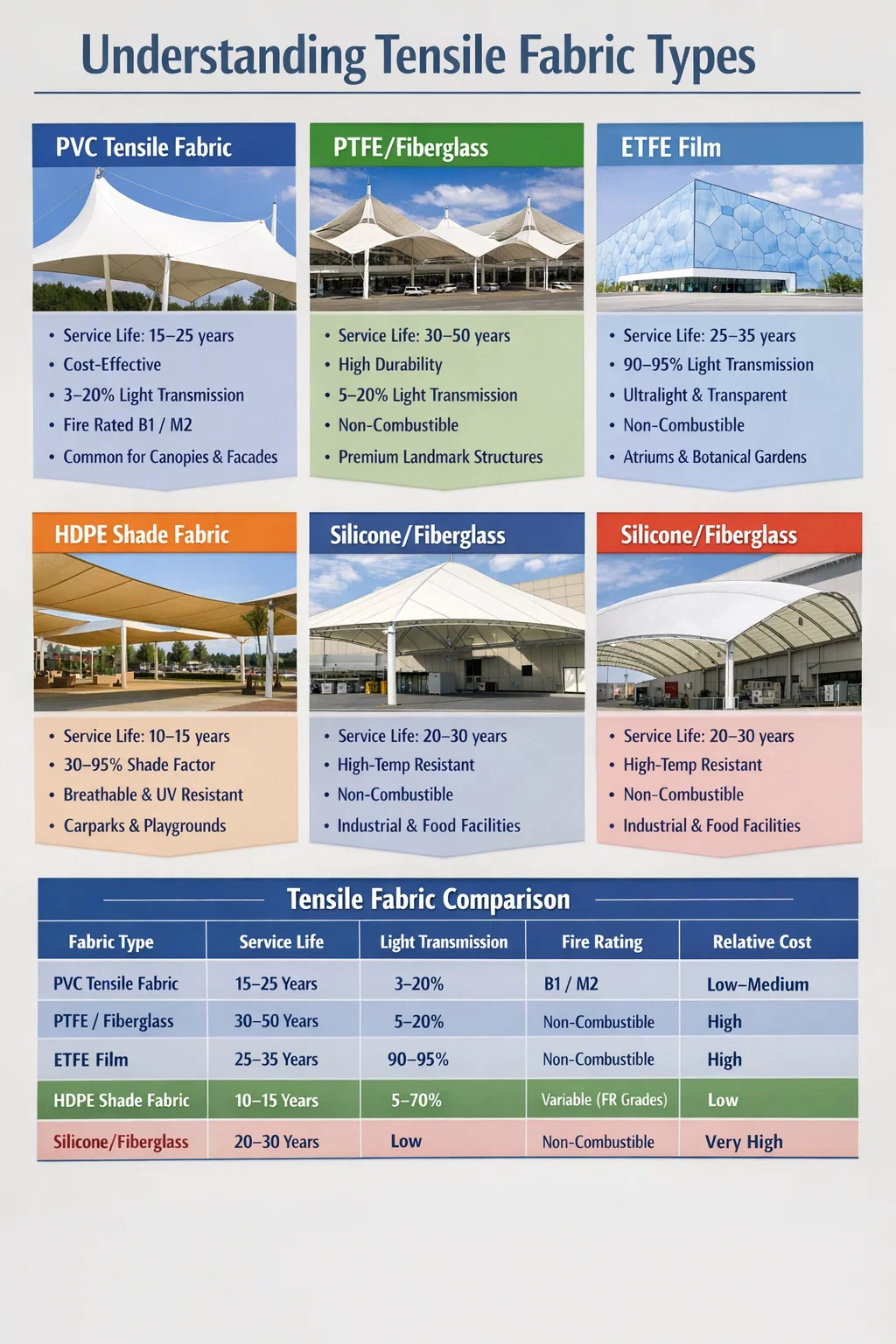

Porovnání všech typů tkanin v tahu

Níže uvedená tabulka shrnuje klíčové vlastnosti a komerční vlastnosti každého hlavního typu tahové tkaniny, aby pomohla při rozhodování o specifikaci.

Jak se liší třídy tažné tkaniny z PVC

Ne všechny PVC tkaniny v tahu jsou stejné. Trh se dělí do hmotnostních tříd – běžně třídy 2 až třídy 9 – a v rámci každé třídy se kvalitativní úrovně výrazně liší podle konstrukce mulu, složení směsi PVC a technologie vrchního nátěru. Zde je návod, jak se klíčové třídy rozdělují v praktické aplikaci:

• Stupeň 2–3 (400–600 g/m²): Odlehčené výstavní haly, stánky pro dočasné akce, krátkodobé stíněné plachty. Pevnost v tahu typicky 2 500–4 000 N/5 cm. Nedoporučuje se pro trvalé konstrukce v oblastech se silným větrem.
• Stupeň 5–6 (750–1 100 g/m²): Tahoun komerční architektury – tažné přístřešky, chodníky pro pěší, tranzitní přístřešky a fasádní obklady. Pevnost v tahu 5 000–7 500 N/5 cm. Typicky hodnocená životnost 15–20 let s PVDF vrchním nátěrem.
• Třída 8–9 (1 200–1 600 g/m²): Střechy stadionů, velkorozponové dopravní uzly, tahové fasády přenášející tlak větru přesahující 2 kPa. Pevnost v tahu 9 000–12 000 N/5 cm. Často se dodává s laminátem Tedlar pro maximální odolnost proti povětrnostním vlivům a dlouhou životnost.

Scrim architektura uvnitř PVC také záleží. Síť s plátnovou vazbou nabízí stejnoměrnou pevnost v tahu ve směru osnovy i útku – preferovaná pro biaxiálně předpjaté membránové struktury. Perlinková vazba nebo síťovina z vložené příze nabízí vyšší pevnost v jednom směru a používá se v jednosměrných tahových aplikacích, jako jsou vrchlíky sudové klenby.

Normy požární odolnosti pro tahové tkaniny

Požární vlastnosti jsou nesmlouvavým faktorem specifikace pro jakoukoli uzavřenou nebo polouzavřenou tahovou konstrukci. Normy se liší podle regionu:

• Evropa: EN 13501-1 klasifikace reakce na oheň. PVC tažná tkanina s FR úpravou obvykle dosahuje třídy B-s2, d0 nebo třídy C-s2, d0. PTFE a ETFE dosahují třídy A2-s1, d0 (nehořlavé).
• Francie: M-klasifikační systém. PVC tažná tkanina s vhodnou úpravou dosahuje M2 (zpomalovač hoření), který je vyžadován pro kryté veřejné shromažďovací prostory.
• USA: NFPA 701 a ASTM E84. Kvalitní architektonické PVC membrány dosahují indexu šíření plamene třídy A (FSI ≤ 25).
• Austrálie/Nový Zéland: AS/NZS 1530.3. PVC tažná tkanina používaná v montážních budovách třídy 9 obvykle vyžaduje index zápalnosti ≤ 6 a index šíření plamene ≤ 0.

Přísady zpomalující hoření v PVC tahové tkanině jsou začleněny ve fázi míchání, nejsou aplikovány jako povrchový nátěr , což znamená, že výkon FR se po čištění nebo oděru nesnižuje. Toto je kritický rozdíl, který je třeba ověřit při kontrole technických datových listů produktu – povrchové úpravy FR na levných membránách časem degradují a ztrácejí svou certifikaci.

Akustické a tepelné vlastnosti typů tažných tkanin

Akustický výkon je při výběru materiálu často přehlížen, ale v krytých veřejných prostorách se stává kritickým. Tažná tkanina z PVC je reflexní povrch – koeficienty zvukové absorpce (αw) se obvykle pohybují od 0,05 do 0,15 – což znamená, že dozvukový hluk se hromadí v prostředích pokrytých membránou, pokud nejsou integrovány absorpční vložky nebo sekundární akustické panely. Týmy designérů stadionu pravidelně používají sekundární akustickou vložku z perforované PVC tažné tkaniny s izolační vrstvou vaty, aby se doba dozvuku na krytých tribunách zkrátila ze 3–5 sekund na cílových 1,5–2 sekundy pro srozumitelnost řeči.

Tepelný výkon jednovrstvé PVC tažné tkaniny je skromný. Standardní PVC membrána 900 g/m² má hodnotu U přibližně 5,5–6,5 W/m²K , která sama o sobě poskytuje minimální izolaci. Dvouvrstvé PVC systémy se vzduchovou mezerou nebo izolační výplní mohou dosáhnout hodnoty U 1,5–3,0 W/m²K, což je činí životaschopnými pro sezónně uzavřené prostory. Systémy polštářů ETFE naproti tomu dosahují hodnoty U 1,0–2,0 W/m²K u dvouvrstvých systémů a pod 1,0 W/m²K u tří nebo více vrstev plus argonová výplň.

Dalším tepelným hnacím motorem je sluneční odrazivost. Bílá PVC tažná tkanina s PVDF vrchním nátěrem může dosáhnout hodnot odrazivosti slunečního záření 0,65–0,75 (TSR), což podstatně snižuje solární tepelné zisky pod přístřeškem ve srovnání s tmavšími variantami PVC (TSR 0,10–0,30) nebo holými kovovými střechami (TSR 0,20–0,40). To je významná výhoda energetické účinnosti pro venkovní pohostinské prostory, které hledají stín bez nadměrné akumulace tepla.

Technologie spojů a spojů pro PVC tažné tkaniny

Strukturální integrita tahové membrány je pouze tak spolehlivá jako její švy. PVC panely z tažné tkaniny se spojují dvěma základními metodami:

• Vysokofrekvenční (HF) svařování: Elektromagnetické pole rozkmitává molekuly PVC na linii švu a generuje teplo, které spojí dvě vrstvy do homogenního spojení. Řádně provedené vysokofrekvenční svary dosahují pevnosti švu 85–100 % mateřské membrány , což znamená, že šev nevytváří strukturální slabé místo. Toto je průmyslový standard pro veškerou komerční výrobu PVC tažných tkanin.
• Svařování horkým vzduchem: Proud ohřátého vzduchu (250–400°C) změkčuje povrchy PVC, které jsou následně lisovány k sobě pod tlakem válce. Používá se pro opravy na místě a zakřivené nebo nepravidelné geometrie švů, kam se HF svařovací desky nedostanou. Pevnost švu obvykle 75–90 % základní tkaniny.

Sklolaminát potažený PTFE nelze svařovat vysokofrekvenčně, protože základna ze skelného vlákna nereaguje na elektromagnetické buzení a povlak PTFE je tepelně stabilní a netavitelný pod 327 °C. Místo toho se PTFE panely spojují mechanicky pomocí PTFE potažených ocelových upínacích tyčí a šroubovaných přeplátovaných spojů, což vyžaduje širší přesahy švů (typicky 50–100 mm oproti 15–25 mm pro PVC HF svary) a zvyšuje složitost výroby.

Okrajové zakončení PVC tažné tkaniny používá několik strategií: lano v kanálu (ocelové lano potažené PVC zapuštěné do svařovaného lemu, který zabírá s kontinuálním hliníkovým vytlačovacím profilem), šroubové lano (souvislý kruhový lem podél obvodu panelu) a spoje deska-šroub pro koncentrované kotevní body s nejvyšším zatížením. Výběr okrajového zakončení ovlivňuje jak vizuální detaily hotové instalace, tak maximální přenosovou kapacitu každé kotvy.

Výběr správné tahové tkaniny pro váš projekt

Rozhodovací strom pro specifikaci tahové tkaniny se obecně řídí touto logikou:

1. Rozpočet a životnost projektu: Pokud je návrhová životnost pod 20 let nebo je rozpočet omezený, je téměř vždy správnou odpovědí tažná PVC tkanina s PVDF vrchním nátěrem. U významných staveb na 30 let ospravedlňuje prémii PTFE nebo vysoce kvalitní ETFE.
2. Požadavky na světlo: Maximum přirozeného denního světla? Zadejte ETFE film. Řízené difuzní denní světlo? Bílé nebo světlé PVC nebo PTFE. Solární vyloučení s ventilací? HDPE stínící tkanina.
3. Požadavky na požární klasifikaci: Zkontrolujte požadavek místního stavebního předpisu pro třídu obsazenosti. Pokud je povinná klasifikace nehořlavosti (EN A2 nebo ekvivalentní), PTFE nebo ETFE jsou jedinou možností membrány. Je-li třída B nebo C přijatelná, splňuje požadavky na tahovou tkaninu z PVC s integrální úpravou FR.
4. Expozice prostředí: Vysoké znečištění nebo vystavení pobřežní soli? Upřednostněte PVDF nebo Tedlar vrchní nátěr na PVC nebo zvolte PTFE pro vzhled bez údržby. Vysokoteplotní průmyslová zóna? Specifikujte sklolaminát potažený silikonem.
5. Konstrukční rozpětí a zatížení: Pro rozpětí přesahující 40–50 m a vysoká dynamická zatížení bude výběr gramáže tkaniny řídit stavebně inženýrská analýza. Spolupracujte s výrobcem membrán včas, abyste si ověřili, že zvolená třída tažné tkaniny z PVC splňuje vypočítané hodnoty napětí ve všech spojovacích bodech.

Žádný jednotlivý typ tahové tkaniny nedominuje všem aplikacím. Nicméně pro kombinaci konstrukčního výkonu, všestrannosti designu, nákladové efektivity a praktických instalačních vlastností, PVC tažná tkanina zůstává nejrozšířenějším materiálem na trhu , obsluhující projekty od dočasných tržních přístřešků až po trvalé střechy o rozloze několika tisíc metrů čtverečních. Pochopení celé řady typů – a toho, kde se v tomto spektru nachází tažná tkanina z PVC – dává návrhářům a projektovým manažerům základ pro sebevědomá rozhodnutí na úrovni specifikací od nejranějších fází návrhu.
