Jak nainstalovat tahovou tkaninu: Kompletní průvodce krok za krokem

Jak nainstalovat tahovou tkaninu: Přímá odpověď

Instalace tažné tkaniny – zvláště PVC tažná tkanina — vyžaduje strukturovanou sekvenci: příprava místa, montáž rámu, rozvinutí a umístění tkaniny, napnutí okrajů a konečné ukotvení. Tento proces není jen o utahování materiálu; zahrnuje vypočítané rozložení napětí, aby se zabránilo deformaci, prověšení nebo předčasnému selhání. Při správném provedení může správně nainstalovaná PVC struktura tažné tkaniny vydržet 15 až 25 let s minimální údržbou.

Ať už instalujete stínící plachtu přes komerční nádvoří, tahový baldachýn pro venkovní místo konání akcí nebo velkou architektonickou membránovou střechu, základní principy instalace zůstávají stejné. Tento průvodce podrobně prochází každou fází, takže máte spolehlivou referenci od začátku do konce.

Pochopení PVC tažné tkaniny před instalací

Než si vezmete jeden nástroj, musíte pochopit materiál, se kterým pracujete. PVC tažná tkanina je povrstvená technická textilie vyrobená laminací polyvinylchloridu (PVC) na základní mřížku z polyesterové příze. Tato konstrukce dává materiálu jeho klíčové vlastnosti: vysokou pevnost v tahu, rozměrovou stálost při zatížení, odolnost proti UV záření a nepropustnost vody.

Běžná závaží PVC tažných tkanin používaných v architektonických a komerčních instalacích sahají od 650 g/m² až 1 100 g/m² . Lehčí tkaniny kolem 650–750 g/m² vyhovují stínícím strukturám a dočasným přístřeškům, zatímco těžší tkaniny s gramáží 900–1 100 g/m² se používají pro trvalé zastřešení, přístřešky stadionů a velkorozponové tahové konstrukce.

Klíčové vlastnosti, které ovlivňují instalaci

• Pevnost v tahu: typicky 3 000–6 000 N/5 cm ve směru osnovy a útku
• Odolnost proti roztržení: důležitá pro konstrukce zatížené větrem
• Tepelná roztažnost: PVC se roztahuje a smršťuje s teplotou, která musí být zohledněna při napínání
• Povrchová úprava: některé látky mají vrchní nátěry PVDF nebo lak, které ovlivňují, jak reagují na upínací hardware
• Svarové švy: pevnost svaru z výroby by měla splňovat nebo překračovat 80% pevnosti základní tkaniny

Pochopení těchto vlastností vám pomůže vybrat správný napínací materiál, nastavit správné hodnoty předpětí a vyhnout se nadměrnému namáhání tkaniny během instalace.

Nástroje a materiály potřebné pro instalaci tahové tkaniny

Mít správné nástroje na místě před zahájením instalace šetří čas, snižuje chyby a chrání jak látku, tak zúčastněné pracovníky. Níže je uveden úplný seznam toho, co budete potřebovat pro standardní instalaci PVC tažné tkaniny.

Příprava místa: krok Většina instalátorů spěchá

Špatná příprava místa je hlavní příčinou problémů s instalací. Než PVC tažná tkanina dorazí na místo, musí být konstrukční rám nebo kotevní body zcela vztyčeny, zkontrolovány z hlediska olovnice a úrovně a musí být potvrzeno, že odpovídají výrobním výkresům. Jakákoli odchylka větší než ±5 mm z konstrukčních rozměrů může mít za následek nerovnoměrné rozložení napětí po látkovém panelu.

Kontrolní seznam, než látka dorazí na místo

• Potvrďte, že všechny ocelové nebo hliníkové rámové prvky jsou nainstalovány, osazeny a svařeny nebo přišroubovány podle technických výkresů
• Ověřte, že betonové patky nebo kotevní základny dosáhly plné pevnosti vytvrzení (obvykle 28 dní pro standardní beton )
• Zkontrolujte, zda jsou na rámu předem nainstalovány všechny kederové kolejnice nebo upínací prvky
• Změřte diagonální rozměry otvoru rámu, abyste se ujistili, že je čtvercový – obě úhlopříčky by měly být uvnitř 10 mm od sebe
• Vyčistěte oblast pod a kolem struktury od nečistot, ostrých předmětů nebo čehokoli, co by mohlo látku zachytit nebo propíchnout během odvíjení
• Zkontrolujte předpověď počasí – nezačínejte s instalací tkaniny, pokud rychlost větru překročí 25 km/h nebo hrozí-li déšť
• Ujistěte se, že přístupové zařízení (lešení, zvedák výložníku nebo zvýšená pracovní plošina) je na svém místě a že je zkontrolováno bezpečnost

Jedním z často přehlížených kroků je kontrola teploty v den instalace. PVC tažná tkanina by měla být ideálně instalována, když jsou okolní teploty mezi nimi 10 °C a 30 °C . Ve velmi chladných podmínkách se PVC stává tužším a méně poddajným, což ztěžuje usazení do kederových kolejnic. Ve velmi horkých podmínkách se látka uvolní a po vychladnutí se může po instalaci zdát ochablá.

Postup instalace PVC tažné tkaniny krok za krokem

Následující sekvence platí pro většinu komerčních a architektonických instalací PVC tahových tkanin. Nastavte na základě specifického použitého systému uchycení hran – kederová kolejnice, svorka na desku nebo lano v kanálu.

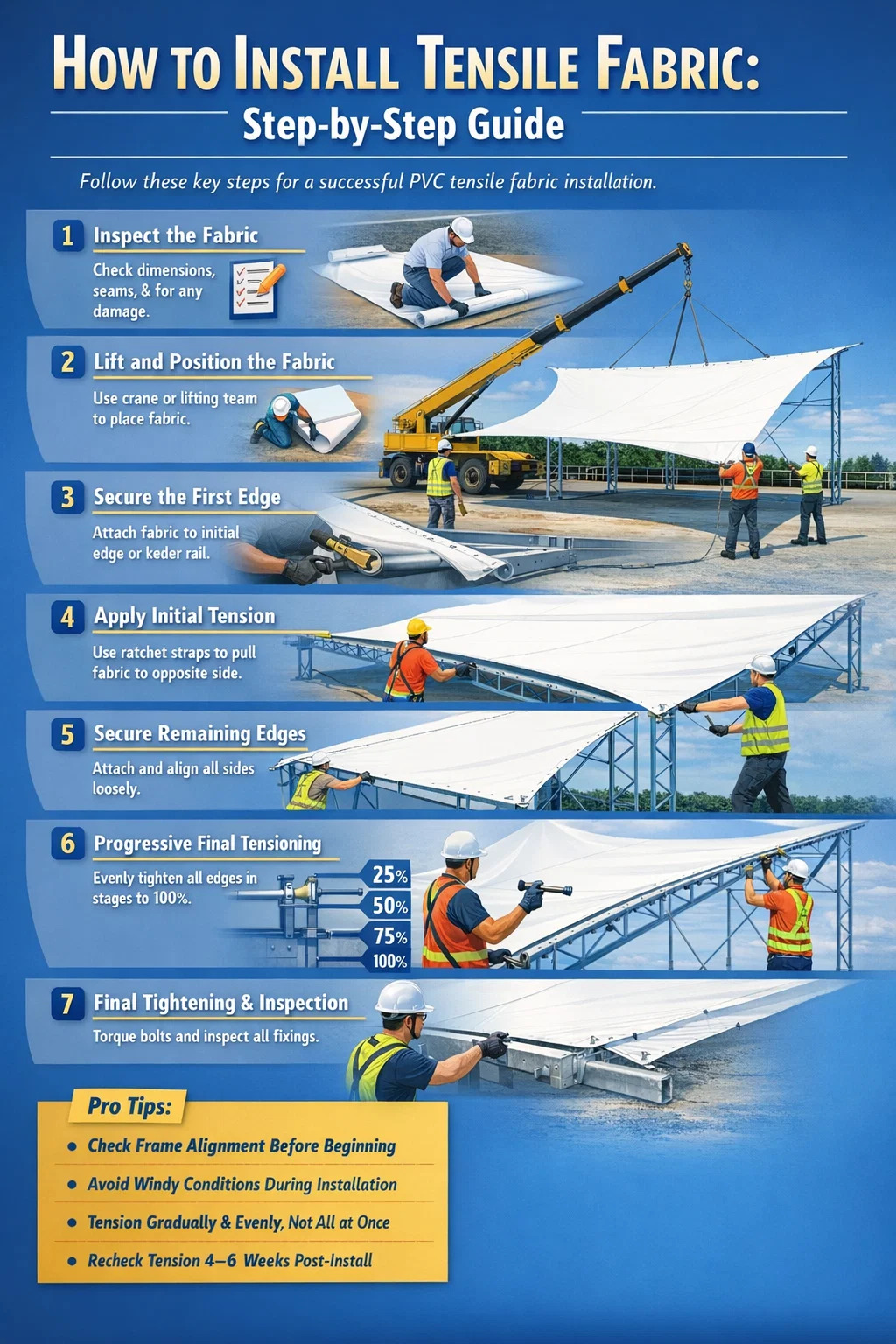

Krok 1 — Před rozvinutím zkontrolujte látkový panel

Před otevřením role zkontrolujte dodací dokumentaci, abyste potvrdili, že látkový panel odpovídá objednávce: správné rozměry, jakost materiálu a umístění svarů. Po otevření role položte látku na čistou plachtu nebo ochranný zemní kryt. Zkontrolujte, zda nedošlo k poškození při přepravě – zářezy, oděrky nebo zdeformované popruhy. Zkontrolujte, zda jsou všechny rohové kování, oka nebo kederové hrany neporušené a správně umístěné.

Netahejte látku po nerovném povrchu. I krátký kontakt s betonem nebo štěrkem může odřít povlak z PVC, čímž se sníží odolnost proti UV záření a dlouhodobá životnost.

Krok 2 — Zvedněte a umístěte látku na konstrukci

U malých panelů pod přibližně 30 m² může tým čtyř až šesti pracovníků ručně zvednout a umístit látku. Pro větší panely je nutný jeřáb nebo teleskopický nakladač s rozpěrnou tyčí. Zvedací popruhy připevňujte pouze k určeným zvedacím bodům – nikdy ne k samotnému tělu látky.

Umístěte látku přes konstrukci tak, aby se nejdelší okraj zarovnal s nejdelším konstrukčním prvkem. Tím se minimalizuje vzdálenost, kterou musí každá hrana urazit, aby dosáhla svého bodu připojení, čímž se snižuje riziko nerovnoměrného namáhání při manipulaci během další fáze.

Krok 3 — Zajistěte první okraj

Vždy začněte jednou pevnou hranou nebo hranou s malým pohybem – obvykle rovnou hranou podél hřebenového nosníku nebo primárního konstrukčního prvku. U systémů kederových kolejnic zasuňte kederové lano nebo obrubu do hliníkového kanálu, začněte od jednoho konce a postupujte směrem k druhému. Použijte gumovou paličku a tlačný nástroj s hladkými hranami k usazení kederové housenky zcela do štěrbiny, aniž byste ji zdeformovali.

U systémů upínání desek umístěte záhyb látky pod upínací desku, vložte šrouby dotažením prstů a před konečným utažením ověřte zarovnání. V této fázi by měla být všechna upevnění utažena pouze rukou – konečné utažení nastane později.

Krok 4 — Aplikujte počáteční napětí na protilehlou hranu

Se zajištěným prvním okrajem se přesuňte na protější okraj. Připevněte ráčnové popruhy nebo podélné stahováky k rohovým armaturám nebo napínacím smyčkám a přitáhněte látku k jejímu upevňovacímu bodu. Cílem v této fázi není konečné napnutí – jde pouze o odstranění většího prověšení, aby látka ležela naplocho přes strukturu.

Při tahu sledujte povrch látky. Jakékoli diagonální vrásky naznačují, že tah není rovnoměrný. Upravte směr a velikost tahu na každém popruhu nezávisle, aby byl panel tkaniny veden rovně. Jakmile protilehlý okraj dosáhne svého upevňovacího prvku, zajistěte jej volně - ručně utaženými svorkami nebo částečně vloženým kederovým korálkem.

Krok 5 — Zajistěte zbývající hrany

Se dvěma volně připojenými protilehlými okraji pracujte na zbývajících dvou okrajích ve stejném pořadí: připojte, zarovnejte, lehce zatáhněte a volně zajistěte. Na konci tohoto kroku by měly být všechny čtyři hrany (nebo všechny obvodové hrany u složitých tvarů) volně připevněny ke konstrukci. Látka bude stále vypadat poněkud prověšená – to se v této fázi očekává a je správné.

Krok 6 — Progresivní konečné napínání

Toto je nejkritičtější fáze celé instalace. Konečné napínání musí být aplikováno postupně a rovnoměrně přes všechny hrany současně – ne hranu po hraně. Správná metoda je zapracovat přírůstkové přihrávky : aplikujte 25 % cílového napětí na všechny hrany, poté 50 %, potom 75 % a poté 100 %. Tento progresivní přístup zajišťuje, že se tkanina rovnoměrně natáhne po celé své ploše bez koncentrace napětí v kterémkoli jednotlivém bodě.

U systémů kederových kolejnic je konečného napnutí dosaženo utažením napínacích šroubů nebo napínáků integrovaných do koncovek kolejnic. U systémů upínání desek se šrouby utahují na specifikované hodnoty utahovacího momentu – obvykle 25–40 Nm pro nerezové šrouby M10, v závislosti na specifikaci hardwaru.

Po celou dobu napínání průběžně sledujte povrch látky. Správně napnutý povrch PVC panelu z tažné tkaniny by měl být:

• Bez diagonálních vrásek procházejících přes panel
• Napnuté při lehkém stlačení rukou, s minimálním prohnutím
• Zakřivené v zamýšlené geometrii (antiklastické, synklastické nebo ploché, podle návrhu)
• Bez bazénových ploch nebo plochých míst, která by umožňovala akumulaci vody

Krok 7 — Závěrečné utažení šroubů a kontrola hardwaru

Jakmile je dosaženo plného napnutí, obejděte systematicky každý upevňovací bod a utáhněte všechny šrouby předepsaným momentem. Použijte kalibrovaný momentový klíč – u konstrukčních instalací není přijatelné hádání podle pocitu. Zaznamenejte hodnoty točivého momentu aplikované v každém upevňovacím bodě do protokolu údržby.

Zkontrolujte, zda je kederová lišta zcela a rovnoměrně usazena ve všech kanálech kolejnice. Jakákoli část patky, která není zcela usazena, vytvoří lokalizovanou koncentraci napětí, která může vést k porušení okraje, zejména při zatížení větrem.

Upevňovací systémy tahových tkanin: který z nich použít

Volba systému upevnění okrajů významně ovlivňuje jak proces instalace, tak dlouhodobý výkon tažené konstrukce. Zde je rozpis nejběžnějších systémů používaných s PVC tažnou tkaninou.

Pro dlouhodobé komerční a architektonické instalace PVC tahové tkaniny je obecně preferovanou volbou systém kederových kolejnic, protože rozděluje okrajová zatížení plynule po celém obvodu spíše než soustřeďuje napětí na diskrétní bodové upevnění. To se přímo promítá do delší životnosti tkaniny a sníženého rizika roztržení okrajů.

Běžné chyby při instalaci tahové tkaniny a jak se jim vyhnout

I zkušené instalační týmy dělají chyby, kterým se lze vyhnout. Pochopení nejčastějších chyb šetří čas, peníze a potenciálně i samotný látkový panel.

Přepětí

Natažení tkaniny těsnější, než je specifikace návrhu, ji neučiní pevnější – urychluje tečení v potahu PVC, namáhá svarové švy nad jejich konstrukční kapacitu a přetěžuje nosnou konstrukci. Hodnoty návrhového předpětí pro architektonické PVC tahové tkaniny obvykle spadají do rozmezí 1,5–3,0 kN/m . Vždy pracujte podle technické specifikace, nikoli podle vizuálního posouzení.

Napínání jedné hrany po druhé

Úplné napnutí jedné hrany před připojením ostatních nutí tuto jedinou hranu nesouměrně nést veškeré počáteční zatížení předpětím. To deformuje geometrii tkaniny a vytváří nerovnoměrná zbytková napětí. Před zahájením konečného napínání vždy připevněte všechny hrany volně a vždy je napínejte postupně přes všechny hrany.

Instalace při silném větru

A PVC tažná tkanina panel o ploše 50 m² působí ve větru jako velká plachta. Při rychlosti 30 km/h může dynamické zatížení částečně zajištěného panelu překročit manuální kapacitu čtyřčlenného týmu. Nehody při instalaci způsobené větrem jsou hlavní příčinou jak poškození tkaniny, tak zranění pracovníků na místech tahových konstrukcí.

Nesprávná orientace látky

Většina tažných tkanin z PVC má různé vlastnosti v tahu v osnově (podélném) a útkovém (příčném) směru. Technický návrh specifikuje, který směr by měl být zarovnaný s primární cestou zatížení. Instalace tkaniny otočené o 90° z její konstrukční orientace může výrazně snížit konstrukční výkon. Před zajištěním jakékoli hrany vždy ověřte orientaci podle výrobního výkresu.

Přeskočení kontroly opětovného napnutí

Nová PVC tažná tkanina prochází během prvních týdnů po instalaci obdobím zakládání. Polyesterové základní příze pod zatížením mírně sedají a tkanina se přibližně povolí 2–5 % jeho počáteční hodnoty předpětí. Kontrola opětovného napnutí a seřízení při 4–6 týdnů po instalaci je standardní praxí a měla by být součástí každé instalační smlouvy.

Zvláštní ohledy na velkorozponové struktury z PVC tažné tkaniny

Konstrukce se světlými rozpětími přesahujícími 15 metrů zavést další složitost, která přesahuje standardní instalační sekvenci popsanou výše.

Spojování panelů a svařování v terénu

PVC tažná tkanina se obvykle vyrábí v rolích Šířka 1,5 až 5 metrů . Velmi velké přístřešky vyžadují, aby bylo před dodáním z výroby svařeno několik panelů. U extrémně velkých konstrukcí, kde jsou dílensky svařované panely příliš velké na přepravu, může být vyžadováno svařování na místě pomocí horkovzdušného svařovacího zařízení. Polní svary vyžadují kontrolované podmínky – teplota, vlhkost a čistota povrchu ovlivňují kvalitu svaru. Správně provedený horkovzdušný svar PVC dosahuje pevnosti spoje 90–95 % pevnosti základní tkaniny .

Mezilehlé podpůrné kabely a hrany trolejí

Tahové konstrukce s velkým rozpětím často obsahují lanka z nerezové oceli podél volných okrajů nebo mezilehlých nosných linií. Interakce mezi napětím kabelu a napětím tkaniny vyžaduje koordinované nastavení během instalace. Kabely jsou předepnuty na specifikované hodnoty pomocí napínáků a napětí tkaniny je kalibrováno vzhledem ke geometrii kabelu. To vyžaduje technický dozor a není to úkol pro nevyškolené pracovníky.

Postupná instalace pro vícepanelové sestavy

Pokud se velká střecha skládá z více sousedních panelů, musí se instalace řídit definovaným pořadím, aby se zabránilo deformaci dokončených panelů napínáním sousedních panelů. Instalace obvykle probíhá od středu konstrukce směrem ven nebo od nejvyššího bodu dolů, v závislosti na konstrukční geometrii.

Kontrolní seznam kontroly po instalaci

Po dokončení instalace proveďte před podpisem projektu důkladnou kontrolu. To chrání jak instalačního technika, tak klienta dokumentací stavu konstrukce při předání.

1. Projděte celý obvod a zkontrolujte každý upevňovací bod – usazení kederu, utahovací moment šroubu desky nebo usazení lana v kanálu
2. Zkontrolujte povrch látky z úrovně země, zda není pomačkaný, nerovnoměrně napnutá nebo viditelná deformace
3. Zkontrolujte všechny sváry, zda nejsou delaminované nebo probublávané – jakýkoli šev, který lze sloupnout rukou, selhal a vyžaduje opravu
4. Ujistěte se, že všechny odvodňovací body a nízké body v geometrii tkaniny odvádějí vodu ze struktury správně
5. Zkontrolujte, zda žádná hrana látky není v přímém kontaktu s ocelí nebo ostrými hranami, které by mohly časem způsobit oděr
6. Vyfotografujte všechny upevňovací body a celkovou instalovanou konstrukci pro záznam projektu
7. Zaznamenejte všechny použité hodnoty točivého momentu, použité materiály a okolní podmínky během instalace do knihy údržby
8. Poskytněte klientovi pokyny výrobce pro péči a údržbu pro konkrétní typ instalované PVC tkaniny pro tah

Plán údržby pro ochranu vaší investice do PVC tažné tkaniny

Instalace je začátek, nikoli konec práce. Strukturovaný program údržby výrazně prodlužuje životnost struktur tahových tkanin. Níže uvedená tabulka uvádí doporučené intervaly údržby pro komerční instalace PVC tažné tkaniny.

Pro čištění povrchů používejte pouze pH-neutrální čisticí roztoky kompatibilní s PVC. Vyhněte se vysokotlakým myčkám namířeným na svarové spoje nebo upevňovací prvky – trvalý vysoký tlak vody může tlačit vodu pod svorky desky a urychlit korozi. Pro běžné čištění postačí měkký kartáč s naředěným neutrálním čisticím prostředkem a následným opláchnutím čistou vodou.

Kdy zavolat specialistu: Limity vlastní instalace tahové tkaniny

Ne každý projekt tahové tkaniny je vhodný pro samoinstalaci nebo pro generální dodavatele bez konkrétních zkušeností. Následující situace vyžadují specializovaného montéra tahové konstrukce nebo zapojení statika:

• Jakákoli struktura s jasným přesahem 10 metrů
• Konstrukce v oblastech se silným větrem nebo v pobřežních prostředích, kde koroze a zatížení větrem vyžadují specifické technické vstupy
• Jakákoli instalace vyžadující svařování PVC panelů z tažné tkaniny na místě
• Stavby nad veřejnými prostory, jako jsou chodníky, parkoviště, stadiony nebo tranzitní oblasti, kde by strukturální selhání mělo vážné následky
• Projekty vyžadující technickou certifikaci pro schválení zastupitelstvem nebo splnění stavebního povolení
• Jakékoli dotahování nebo opravy, kde není k dispozici původní instalační dokumentace

Najmutí specialisty na složité instalace není jen o kvalitě, ale o odpovědnosti. Pokud konstrukce selže a někoho zraní, absence kvalifikované instalační a inženýrské dokumentace vytváří pro vlastníka budovy značné právní a pojistné riziko.
